Panel de control de carro del extremo para la sola barra de distribución o el transporte seccional de la sola barra de distribución

1. Resumen

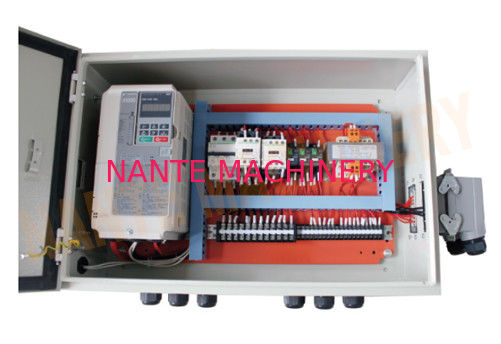

El sistema de control eléctrico consiste en la caja de control eléctrica, el motor de frenado electromágnetico y el swithetc de la manija. El movimiento ascendente y a la baja de la plataforma suspendida es controlado por dos motores de frenado electromágneticos.

2. Condiciones ambientales

Altitud conveniente: el 1000m ~ los 4000m

Temperatura conveniente: -30℃ ~ +70℃

Humedad relativa: Medio diario el ≤95%, medio mensual el ≤90%

Gradación del daño del terremoto: Nivel 8 del ≤

3. Datos técnicos

4. Dimensión del guardapolvo y de la instalación

5. Característica de producto

El dispositivo de distribución incluido metal fijado de la CA del panel de control de carro del extremo (cortocircuito para el panel como abajo) es un nuevo producto diseñado y desarrollado por la MAQUINARIA de NANTE, sobre la base de la introducción de tecnología extranjera avanzada del diseño y de fabricación. Se aplica 3.6~12kV al transporte seccional barra de distribución trifásica de la CA 50Hz de la sola o de la sola barra de distribución, sistema de distribución, en cuanto a energía de recepción y de distribución del poder, y realiza para controlar, supervisa y protege el circuito de poder. Es ampliamente utilizado para la central eléctrica, la subestación, el petróleo, la metalurgia, la sustancia química, el gas natural y el otro campo civil.

6. Característica de la estructura:

1. La serie del PANEL DE CONTROL de CARRO del EXTREMO es dispositivo de distribución fijado incluido metal, el cuerpo se suelda con autógena con acero del ángulo y la capa del tablero del acero, interna y externa es sólida por el polvo estático del plástico del espray.

2. El este panel se ajusta al dispositivo de distribución incluido metal y al estándar internacional IEC62271-200 de la CA de GB3906 3-35kV además, previene del interruptor de conexión de la abertura y del closing con la carga, previene de la abertura y el aker cerrado del bre del circuito, previene de entrar en intervalo con electricidad, previene del interruptor de cierre de la conexión a tierra con electricidad (cinco protecciones adoptan el dispositivo mecánico simple, confiable del dispositivo de seguridad). El indicador de poder está instalado delante del panel que reflejan voltaje en el lado del circuito. Cuando el lado de circuito con electricidad, cierra el tablero y la puerta del panel incluidos.

3. El mismo tipo producto y el componente de la estructura pueden intercambiarse.

7. Recinto

1 la estructura interna del panel se divide en el compartimiento del disyuntor, compartimiento de la barra de distribución, compartimiento del cable, compartimiento de la retransmisión, utiliza la placa de acero para separar los paneles. Utilice el buje de la barra de distribución de la placa de acero de la corriente de Foucault y de la resina de epoxy para separar el panel.

2 que el panel adopta laminan la hoja de acero y el acero del ángulo para aunar, sin la tela de la reticulación, no-llama-resistiendo los materiales. La distancia aislador externa del arrastramiento de los componentes y del aislador favorable, aislamiento puro 1.8cm/kV, distancia orgánica de la porcelana del aire del aislamiento 2.0cm/kV.The de entre fases, organiza a la tierra 125m m. Hay un hygrothermoscope inteligente a comenzar o parar el calentador según la condición del humiture del compartimiento del disyuntor y del compartimiento del cable en el panel, prevenga de la formación húmeda y da alta temperatura.

3 hay un puerto de la visión para observar de cerrado y la posición abierta del interruptor superior, abajo de conexión fuera abre la puerta. El panel es mantenimiento doble, examina los equipos del compartimiento de la retransmisión, mecanismo de funcionamiento, dispositivo de seguridad mecánico y la pieza de la transmisión en frente, examina la barra de distribución principal, barra de distribución del circuito de la desviación, terminal del cable, interruptor de conexión e interruptor de la conexión a tierra.

Disyuntor 4: El disyuntor está situado en la parte media, la desconexión del interruptor y la conexión a tierra del mecanismo del interruptor y del dispositivo de seguridad están sobre él, y con el dispositivo del indicador, describen la posición abierta y cerrada.

Transformador 5: El CT se monta en el underpart de la parte delantera, conecta con el disyuntor y el interruptor de conexión, lazo principal sin electricidad. Puede realizar la prueba, la inspección y el intercambio preventivos, el alambre secundario del CT a la tierra confiablemente.

Interruptor de 6 desconexiones e interruptor de la conexión a tierra: conectando el interruptor, desconecte el interruptor y la conexión a tierra del interruptor puede ser puerto visto de la visión del hrough de t, controlado por un sistema del mecanismo de funcionamiento manual para asegurar de programa y la fijación confiable para el disyuntor, interruptor de la desconexión e interruptor de la conexión a tierra, cumple el requisito de la protección cinco.

Instrumento de medida 7, protección de la retransmisión, dispositivo del monitor y circuito auxiliar.

8 conectando a tierra: Toma una consideración de la barra de distribución de cobre de 440m m como cuerpo de la conexión a tierra junto con anchura entera de todo el extender del panel.
